聚合物和環(huán)氧樹脂的錐板旋轉(zhuǎn)黏度試驗

發(fā)布時間：2023-09-27 13:22:28瀏覽次數(shù)：次

1 介紹

本應(yīng) 用報告顯示了如何使用旋轉(zhuǎn) 黏度計 ViscoQC100/300結(jié)合PTD 100錐板附件和錐板（CPxx）測量系統(tǒng)來測量聚合物和環(huán)氧樹脂樣品。

一次測量所需的極低樣品體積（2 mL至0.5 mL）、封閉的測量環(huán)境和易用性使該配置非常適合測量可能有害的化學(xué)樣品。此外，如果應(yīng)用需要，高達(dá)1875s-1的高剪切速率測量（取決于所使用的錐板測量系統(tǒng)）是可行的。

原材料的黏度提供了有關(guān)其物理差異、加工性能和處理的信息。此外，這些樣品的黏度決定了最終產(chǎn)品的性質(zhì)及其最終應(yīng)用。因此，黏度測量是原料生產(chǎn)商和環(huán)氧樹脂/聚合物制造商質(zhì)量控制的重要組成部分。

2 實驗

  使用相同的儀器配置對兩個不同的樣品進(jìn)行了黏度測試（表1）
  丙烯酸共聚物用作油漆和涂料的流動改性劑。它改善了流動和流平，減少了魚眼和針孔等。
  環(huán)氧樹脂是一種雙酚A/F液體樹脂，在涂料和粘合劑中用作粘合劑。

用于例如環(huán)氧樹脂配方的原材料顯示出從低黏度（~5mPa·s）到幾千MPa·s的寬黏度范圍。因此，正確的儀器型號（ViscoQC-L/R/H）和轉(zhuǎn)子（CPxx）組合取決于樣品的預(yù)期黏度。或者，也可以將DIN/SSA測量系統(tǒng)與PTD80/175結(jié)合使用。

樣本	丙烯酸共聚物	環(huán)氧樹脂
儀器	ViscoQC 100/300 – H
錠子	CP51（0.5毫升）
方法	•ViscoQC 100：單點(diǎn) •ViscoQC 300：轉(zhuǎn)速掃描
溫度裝置	PTD 100錐板
溫度（°C）	25	23

表1：旋轉(zhuǎn)黏度計配置

提示：ViscoQC 300支持可選的實驗室執(zhí)行軟件APConnect，該軟件允許全自動收集、存儲和分發(fā)數(shù)據(jù)。

2.1 PTD 100錐板

每臺ViscoQC 100/300均可配備PTD 100錐板附件，以從以下方面獲益：

? 消除誤差，節(jié)省時間的自動間隙設(shè)置和間隙調(diào)整監(jiān)控

? 內(nèi)置帕爾貼溫度控制范圍：0°C至+100°C和嵌入式溫度探頭，用于快速溫度控制和精確讀數(shù)

? 具有磁耦合和Toolmaster™功能的轉(zhuǎn)子，每次更換轉(zhuǎn)子最多可節(jié)省25秒，并可防止代價高昂的操作員錯誤

在開始測試之前，使用所用儀器配置進(jìn)行校準(zhǔn)測量。每個PTD 100錐板配置都需要通過設(shè)置轉(zhuǎn)子校正系數(shù)（SCF）進(jìn)行調(diào)整，以實現(xiàn)滿量程范圍（FSR）±1%或更高的精度。

2.2 測試方法

使用提供的螺絲刀將PTD 100錐板安裝在ViscoQC 100/300的法蘭上。Peltier設(shè)備由ViscoQC通過CAN連接直接控制。在啟動過程中， PTD 100錐板的自動初始化是必要的。安裝轉(zhuǎn)子后，在測量溫度下進(jìn)行間隙設(shè)定。

接下來，使用1ml注射器將樣品精確地填充到杯中。在將杯子安裝在PTD 100錐板上之前，必須將樣品放置在杯子的中間。

對于每個測量，激活“傳感器就緒”。如果此設(shè)置處于活動狀態(tài)，儀器將在開始測試之前等待足夠長的時間以使樣品達(dá)到溫度平衡。如果此設(shè)置未激活，ViscoQC將立即開始測試，而不是等到達(dá)到設(shè)定溫度。

單點(diǎn)黏度測定：用ViscoQC 100在規(guī)定的速度和時間下進(jìn)行黏度測量：

樣本	丙烯酸共聚物	環(huán)氧樹脂
測量模式	在時間（@t）停止
設(shè)定值（rpm）	45	30
目標(biāo)時間（秒）	30	30

表2：ViscoQC 100的測量設(shè)置

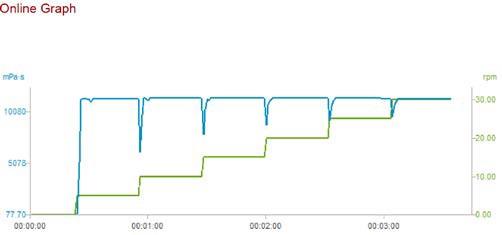

速度斜坡：使用ViscoQC 300進(jìn)行線性轉(zhuǎn)速掃描：

樣本	丙烯酸共聚物	環(huán)氧樹脂
測量模式	轉(zhuǎn)速掃描（SPS）
啟動設(shè)定值（rpm）	10	5
停機(jī)設(shè)定值（rpm）	45	30
點(diǎn)數(shù)	6	6
目標(biāo)時間（秒）	30	30
